Як зробити надійний подовжувач своїми руками: вибір проводу, збірка та розрахунок навантаження
Виготовлення надійного подовжувача своїми руками – можливість отримати якісний виріб, що повністю відповідає потребам, на відміну від дешевих китайських аналогів із тонким жилом. За посиланням https://ci.kiev.ua/uk/kabel-i-provod/c299/marka-values-pvs/ можна замовити якісний кабель та провід.
1. Розрахунок навантаження та вибір перерізу проводу
Перш ніж купувати матеріали, потрібно визначити, які пристрої підключатимуться до подовжувача. Основою безпеки є правильне співвідношення потужності приладів та площі перерізу мідного дроту.
Формула розрахунку
Побутова потужність (P, у Ватах) пов’язана з струмом (I, в Амперах) та напругою мережі (U≈230 В) формулою:
P=U×I
Стандартна побутова розетка розрахована на максимальний струм 16 А. Відповідно, максимальна потужність, яку вона може витримати:
230 В×16 А=3680 Вт (або 3,7 кВт)
Подовжувач своїми руками: таблиця вибору перерізу мідного проводу
Для подовжувачів використовують виключно багатожильні мідні дроти від Кабель Інвест, та залежно від призначення вибрати потрібний переріз.
| Переріз жилки (мм²) | Максимальний струм (А) | Максимальна потужність (кВт) | Призначення/рекомендовані прилади |
| 0,75 мм² | до 6 А | до 1,3 кВт | Настільні лампи, зарядні пристрої, малопотужна гаджет-зона (краще уникати для універсальних подовжувачів) |
| 1,0 мм² | до 10 А | до 2,2 кВт | Телевізори, комп’ютери, аудіотехніка, невеликі побутові прилади |
| 1,5 мм² | до 16 А | до 3,5 кВт | Універсальний варіант для більшості побутових потреб (праска, пилосос, мікрохвильова піч) |
| 2,5 мм² | до 25 А | до 5,5+ кВт | Потужні споживачі: зварювальні апарати, обігрівачі, електропили, будівельний інструмент |
2. Вибір якісних матеріалів: як зробити подовжувач своїми руками
- Кабель (провід)
Найкращий вибір – ПВС (провід з’єднувальний у вініловій оболонці) або ВВП (для стаціонарної прокладки зазвичай не беруть, потрібен гнучкий). Для побутових умов ідеально підходить ПВС 3*1,5 або ПВС 3*2,5 (цифра «3» означає наявність трьох жил: фаза, нуль, заземлення). Використовувати тільки мідний кабель. Алюмінієві ламкі й не підходять для рухомих подовжувачів.
- Розетковий блок
Обирати колодку з із заземлюючими контактами (навіть якщо у будинку стара проводка без заземлення, наявність третього контакту важлива для безпеки сучасних приладів).
Корпус має бути виготовлений із негорючого або термостійкого пластику (ABS-пластик або полікарбонат). Дешевий пластик плавиться від нагріву контактів.
- Вилка
Купувати розбірну гумову або якісну пластикову вилку із заземленням, розраховану на струм 16 А. Литі нерозбірні вилки кращі з заводу, але для самостійного збору потрібна розбірна.

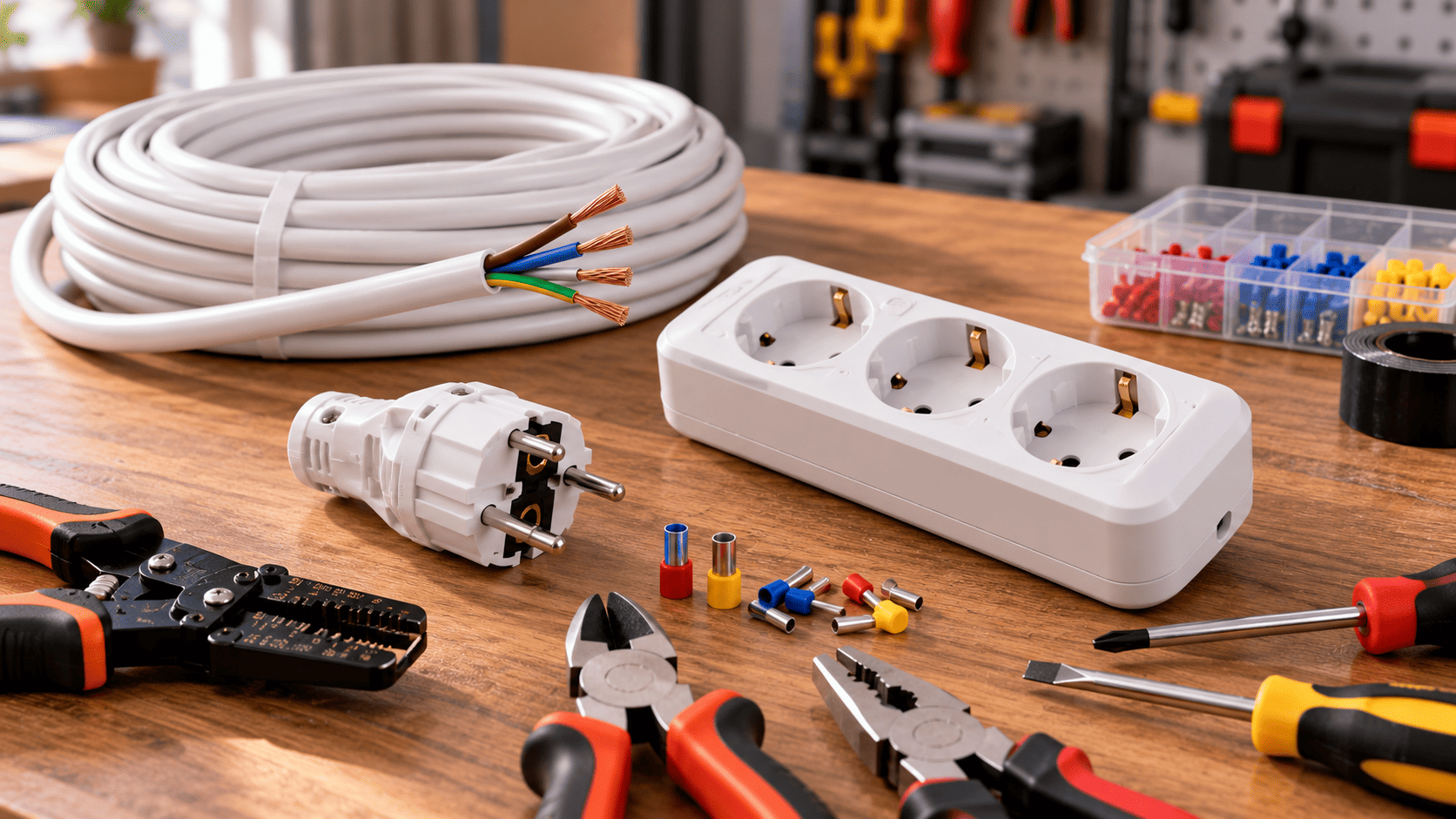

Інструменти, які знадобляться:
- знімач ізоляції (стріппер) або звичайний ніж;
- викрутки (хрестова та плоска);
- кусачки або бокорізи;
- пасатижі;
- обтискні кліщі (кримпер) та кабельні наконечники (НШВІ) – рекомендовано для багатожильного дроту, щоб гвинти в клемах не розпушували дріт.
Зробити надійний подовжувач своїми руками зовсім не складно, якщо підійти до справи відповідально.
