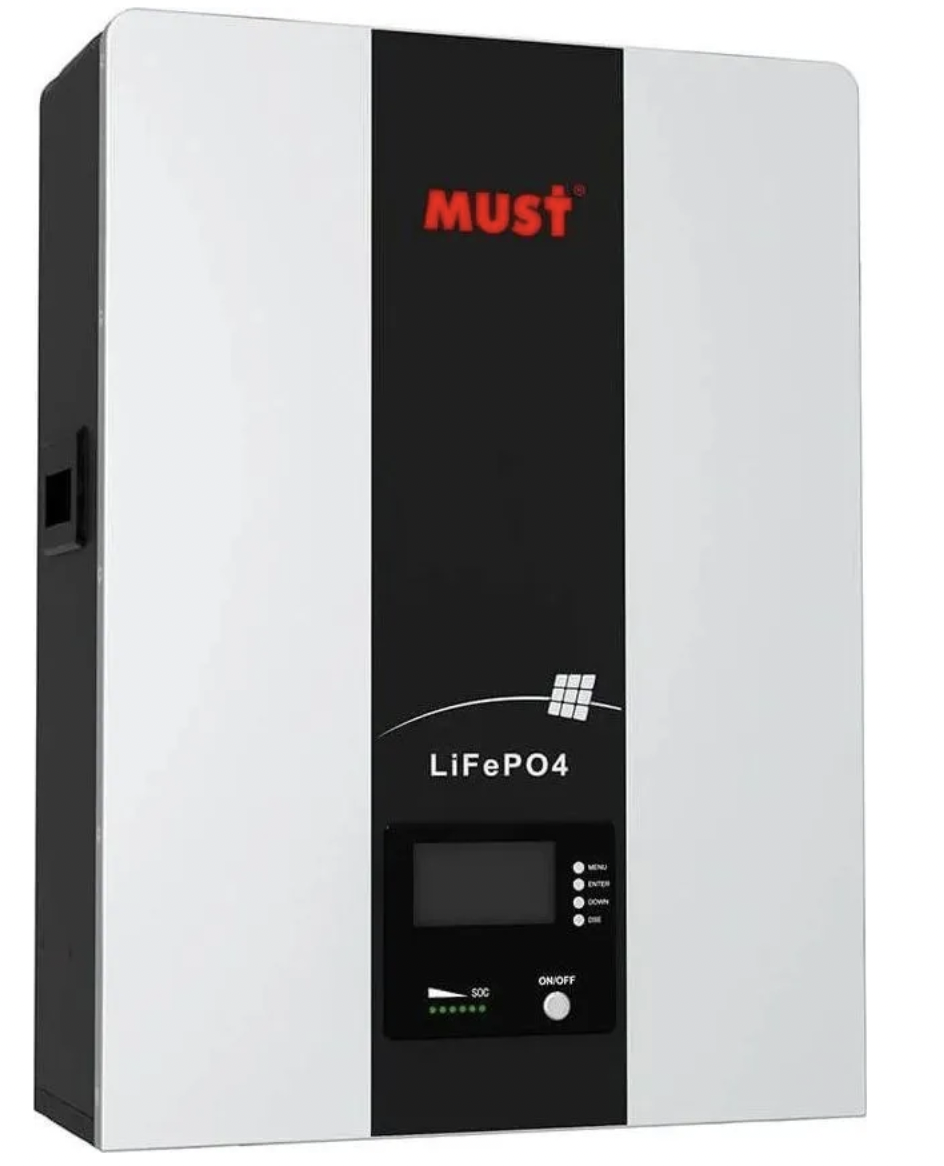

LiFePO4 для резервного живлення: як вибрати акумулятор і сумісний зарядний пристрій

Відключення світла за графіком тривають по 4–8 годин, а свинцево-кислотний акумулятор у ДБЖ віддає лише половину паспортної ємності, інакше швидко виходить з ладу. У цій статті Elmir розбирає, чому для автономного живлення дедалі частіше беруть акумулятори LiFePO4, на які параметри дивитися під час вибору і як підібрати зарядний пристрій, що не скоротить термін служби батареї.

Чому LiFePO4 підходить для резервного живлення

Літій-залізо-фосфатна хімія вирізняється стабільністю та безпекою. Елементи не схильні до теплового розгону, а катод не виділяє кисень при перегріві, тому ризик займання значно нижчий, ніж у літій-іонних збірок на кобальті чи нікелі.

Для побутового резерву важливі й інші переваги, які можна порівняти з класичним AGM або гелевим акумулятором:

• ресурс 3000–6000 циклів при глибині розряду 80% проти 300–500 циклів у свинцевих батарей;
• доступна до використання ємність 80–100% від номінальної, у свинцевих — близько 50%;
• вага приблизно вдвічі менша за свинцевий акумулятор тієї ж ємності;
• стабільна напруга під навантаженням, тому інвертор не «просідає» наприкінці розряду;
• відсутність обслуговування та виділення газів, тож батарею можна встановлювати в житловому приміщенні.

Початкова вартість LiFePO4 вища, проте за кількістю циклів вартість однієї кіловат-години виходить нижчою, ніж у свинцевих аналогів.

Як вибрати ємність і напругу акумулятора

Починати варто з розрахунку навантаження. Потрібно скласти список приладів, які мають працювати під час відключення, і підсумувати їхню потужність. Для типового набору — роутер, ноутбук, холодильник, освітлення, котел — це 300–600 Вт.

Далі ємність обчислюють за формулою: потужність навантаження у ватах, помножена на бажаний час роботи в годинах, з поправкою на ККД інвертора (близько 0,85–0,9). Наприклад, навантаження 400 Вт протягом 5 годин дає 2000 Вт·год, а з урахуванням втрат інвертора потрібно близько 2300 Вт·год. Це відповідає акумулятору 12,8 В на 180 А·год або 24 В на 90 А·год.

Номінальна напруга батареї має збігатися з напругою входу інвертора чи ДБЖ. Найпоширеніші варіанти — 12,8 В, 25,6 В і 51,2 В. Чим вища потужність системи, тим доцільніше обирати вищу напругу, адже струм у проводах зменшується, а перегрів кабелів і втрати знижуються.

На що звернути увагу в характеристиках

Окрім ємності, на надійність системи впливають параметри, які виробники іноді виносять у дрібний шрифт. Перед купівлею варто перевірити їх у специфікації.

• Вбудована система керування BMS із захистом від перезаряду, глибокого розряду, короткого замикання та перегріву;
• максимальний струм розряду: він має перевищувати пікове навантаження інвертора, інакше BMS відключить батарею при старті компресора холодильника;
• діапазон робочих температур: більшість моделей не можна заряджати при температурі нижче 0 °C, тому для неопалюваних приміщень потрібна модель з підігрівом;
• наявність балансування комірок, яке вирівнює напругу елементів і подовжує термін служби;
• комунікаційні порти (CAN, RS485 або Bluetooth) для моніторингу стану батареї;
• гарантія від 3 років і заявлена кількість циклів у паспорті.

Окремо варто звернути увагу на можливість паралельного підключення. Якщо згодом ємності не вистачить, ще одну таку саму батарею можна додати до системи без заміни інвертора.

Яким має бути зарядний пристрій для LiFePO4

Звичайний зарядний пристрій для автомобільних свинцевих акумуляторів для LiFePO4 не підходить. Алгоритм заряду цих хімій відрізняється, і неправильні параметри або недозаряджають батарею, або шкодять їй.

Для 12,8-вольтової батареї з чотирьох послідовних комірок напруга заряду становить 14,2–14,6 В. Для 25,6 В — 28,4–29,2 В, для 51,2 В — 56,8–58,4 В. Заряд проходить у два етапи: спочатку постійним струмом до досягнення верхньої напруги, потім постійною напругою, поки струм не впаде до 2–5% від номінального.

Рекомендований зарядний струм — 0,2C–0,5C, тобто для батареї 100 А·год це 20–50 А. Вищий струм скорочує ресурс, а надто низький подовжує заряд і може не вкластися в проміжок між відключеннями.

Під час вибору зарядного пристрою або інвертора із зарядним модулем слід переконатися, що:

1. У налаштуваннях є профіль LiFePO4 або можна вручну виставити напругу абсорбції та підтримувального заряду.
2. Режим зрівнювального заряду, призначений для свинцевих батарей, вимкнений.
3. Для ДБЖ і гібридних інверторів підтримується зарядка від мережі та від сонячних панелей з урахуванням температурної компенсації, яку для LiFePO4 потрібно вимкнути.
4. Вихідний струм зарядного пристрою не перевищує максимум, зазначений у паспорті батареї.

Якщо батарея має CAN-інтерфейс, а інвертор підтримує обмін даними, система налаштовується автоматично: BMS сама повідомляє інвертору допустимі напругу та струм заряду.

Типові помилки при встановленні

Найчастіша помилка — використання тонких кабелів. При струмі 100 А перетин мідного кабелю має бути не менше 25 мм², а довжину з’єднань краще скоротити до мінімуму. Другий поширений промах — відсутність автоматичного вимикача або запобіжника на плюсовій клемі між батареєю та інвертором.

Також не варто з’єднувати паралельно батареї різної ємності, віку або виробників. Різниця внутрішнього опору призводить до перекосу струмів, і слабший акумулятор зношується швидше.

Итог

Правильно підібрана система на LiFePO4 забезпечує резервне живлення на роки без обслуговування. Достатньо розрахувати навантаження, вибрати батарею з потрібною напругою, струмом розряду та якісною BMS, а також підключити зарядний пристрій із профілем для літій-залізо-фосфатних елементів. Каталог Elmir допоможе порівняти моделі за ємністю, напругою та ціною і замовити комплект для вашого ДБЖ чи інвертора з доставкою.
